Ajouter Sud Radio à vos sources préféréesLe liquide de refroidissement empêche le moteur de surchauffer, été comme hiver, et son niveau se contrôle en quelques secondes sous le capot. Un automobiliste qui découvre une flaque colorée sur son parking ou un voyant de température allumé doit réagir immédiatement, car une surchauffe peut détruire un joint de culasse. Voici, sources à l'appui, l'essentiel sur le liquide de refroidissement : son rôle, son niveau, sa couleur, son prix et le moment où il faut le remplacer.
À quoi sert vraiment le liquide de refroidissement
Ce fluide circule en boucle dans le bloc moteur, puis passe par le radiateur pour évacuer la chaleur. Sans lui, la combustion ferait grimper les températures jusqu'à la destruction des pièces. Le circuit reste donc sous pression en permanence.
Selon Car Verif, la pression de service se situe entre 0,9 et 1,5 bar selon les modèles, et le liquide atteint 90 à 110 °C en fonctionnement normal. Cette pression a un rôle précis : elle repousse le point d'ébullition vers le haut. Autrement dit, un circuit étanche protège mieux qu'un circuit qui fuit, même légèrement.
Le produit ne se contente pas de refroidir. D'abord, il contient un antigel qui évite la prise en glace du bloc l'hiver. Ensuite, il embarque des additifs anticorrosion qui protègent l'aluminium, la fonte et les joints. Enfin, il lubrifie légèrement la pompe à eau.
Comment contrôler le niveau du liquide de refroidissement

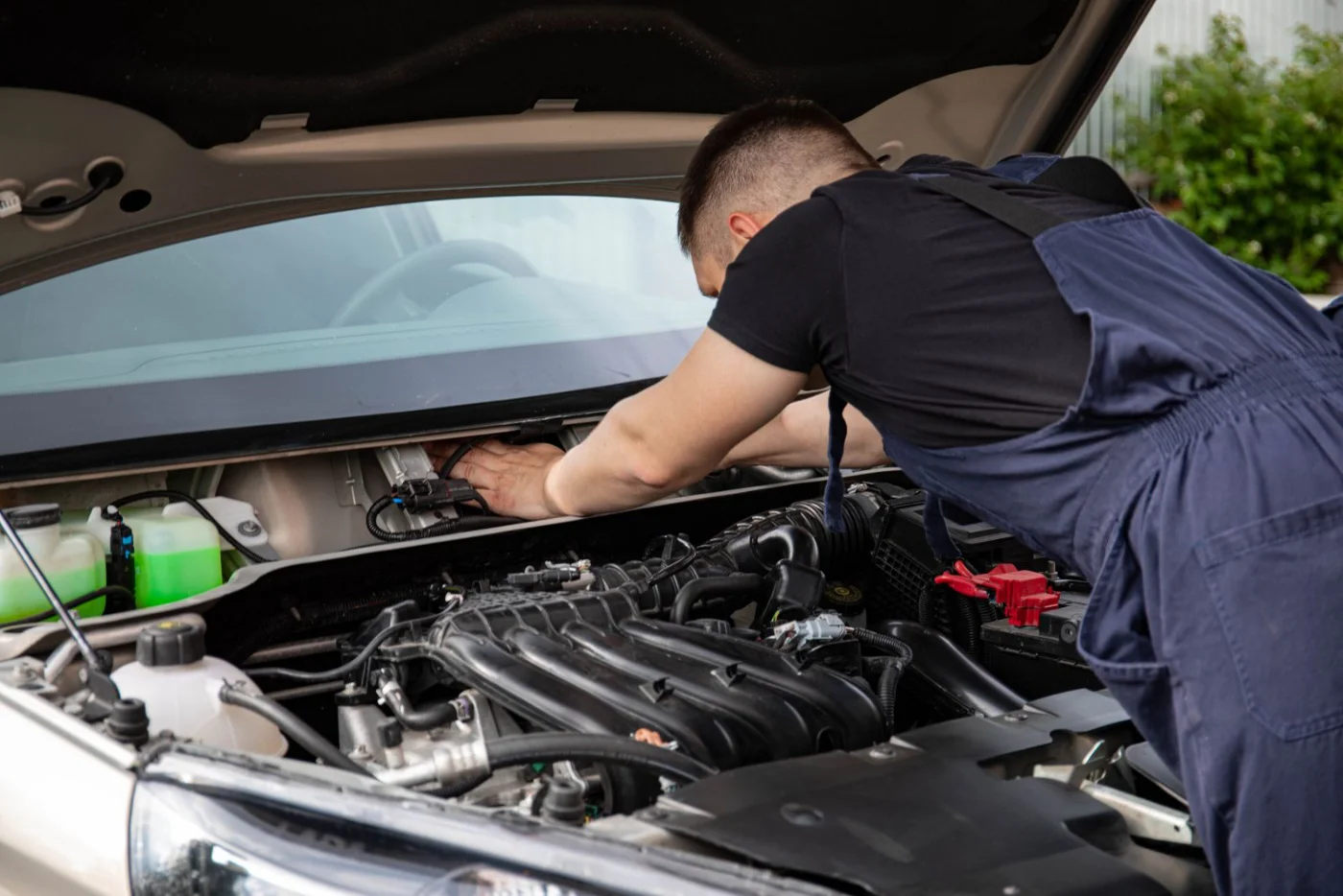

Le contrôle se fait moteur froid, voiture garée sur un sol plat. Repérez le vase d'expansion, un bocal translucide portant deux repères, mini et maxi. Le niveau doit se situer entre les deux, jamais en dessous du mini.
Le site Entretien-auto.com recommande un contrôle tous les trois mois. En pratique, prenez l'habitude de jeter un œil au bocal à chaque plein, comme pour l'huile. Ce geste coûte dix secondes et évite des factures à quatre chiffres.
Un niveau qui baisse lentement mérite une vraie attention. ByMyCar rappelle qu'une diminution régulière sans fuite visible au sol peut trahir une fuite interne, donc un joint de culasse en cause. Dans ce cas, direction le garage sans attendre.
Le tableau de bord vous alerte aussi. Le voyant de température, souvent un thermomètre plongé dans un liquide, passe au rouge quand la situation dérape. Pour décoder les autres pictogrammes, consultez notre guide sur la signification des voyants du tableau de bord.
Quand changer le liquide de refroidissement
La réponse dépend du produit et du véhicule. Le réseau AD indique un remplacement tous les 2 à 4 ans, en précisant de vérifier le carnet d'entretien. Ce même réseau propose deux repères kilométriques. En dessous de 10 000 km par an, comptez un changement tous les 3 ans. Au-delà, visez plutôt tous les 30 000 km.
Les liquides longue durée tiennent nettement plus longtemps. Le blog d'Autodoc évoque environ 120 000 km pour les formulations de type G12+ ou G13, et conseille néanmoins un renouvellement tous les 3 ans en usage urbain intensif. Le média Roole avance de son côté 2 à 3 ans pour un G11, 5 ans pour un G12 et jusqu'à 10 ans pour un G13.
Ces écarts s'expliquent simplement : la chimie des additifs n'est pas la même d'un produit à l'autre. Par conséquent, aucune règle universelle ne remplace la préconisation du constructeur. Le carnet d'entretien de votre voiture prime toujours sur un chiffre lu sur internet, y compris ici.
Un indice visuel aide toutefois à trancher. Quand le liquide vire au brunâtre ou devient trouble, AD recommande une vidange et un rinçage du circuit. Le même raisonnement vaut pour d'autres fluides, comme l'explique notre article sur le liquide de frein et sa périodicité de remplacement.
Type C, type D, G11, G12, G13 : comment s'y retrouver
La norme française existe bel et bien. Il s'agit de la NF R15-601, « Véhicules routiers, liquides de refroidissement, spécifications générales et exigences », publiée le 6 décembre 2023 d'après la fiche Norm'Info de l'Afnor. Elle distingue trois types selon la présentation et la protection au froid. Le type 1 correspond au liquide concentré. Le type 2, prêt à l'emploi, protège jusqu'à -20 °C. Enfin, le type 3, lui aussi prêt à l'emploi, descend à -35 °C.
Ce que recouvrent les appellations type C et type D
Dans le langage des ateliers, les lettres C et D désignent autre chose : la chimie du produit. Le réseau AD explique que les liquides minéraux, à technologie IAT, sont dits de type C. Les liquides organiques, à technologie OAT, sont eux classés en type D ou G. My Little Garage précise que le type C, à base de silicates, vise plutôt les véhicules antérieurs aux années 2000, quand le type D convient aux moteurs modernes en aluminium.
Retenez donc une chose : une étiquette « type D » ne dit rien de la dilution, et une étiquette « type 3 » ne dit rien de la chimie. En clair, lisez les deux informations sur le bidon avant d'acheter.
La couleur ne garantit rien
Les repères existent, mais ils restent indicatifs. My Little Garage décrit les types C en bleu ou vert, et les types D en rose, rouge ou jaune. Ce média qualifie toutefois la teinte de marqueur cosmétique non normalisé. Roole va dans le même sens et rappelle que deux liquides roses peuvent avoir des compositions très différentes.
Le mélange de technologies incompatibles pose un vrai problème. Roole décrit des réactions chimiques produisant des dépôts gélatineux, qui bouchent les passages du circuit et provoquent une surchauffe. Fiez-vous par conséquent à la norme inscrite sur l'emballage, jamais à la seule couleur du liquide de refroidissement.
Prix du liquide de refroidissement : bidon et vidange
Le bidon reste peu coûteux. Sur le rayon liquide de refroidissement de Norauto, la plupart des bidons de 5 litres de la marque maison s'affichent à 13,99 €, soit 2,80 € le litre, toutes teintes confondues. L'entrée de gamme universelle -20 °C descend à 6,99 € les 5 litres, soit 1,40 € le litre. Une référence spécifique Renault -37 °C monte en revanche à 19,99 € les 5 litres.
Les formats d'appoint coûtent logiquement plus cher au litre. Norauto affiche 3,99 € le bidon d'un litre selon les formulations. Le blog d'Autodoc situe pour sa part la fourchette générale entre 2 et 7,60 € le litre selon la marque et la norme.
Combien coûte une vidange du circuit
Le blog d'Autodoc chiffre l'intervention complète en garage entre 60 et 120 € en France, pièces et main-d'œuvre comprises, pour une durée d'une à deux heures. Le même blog observe des écarts régionaux marqués, de 65 à 95 € dans les Hauts-de-France contre 95 à 130 € en Île-de-France. GoodMecano annonce quant à lui une main-d'œuvre comprise entre 31 et 88 € sur son réseau de garages partenaires.
Ces montants restent modestes au regard des dégâts évités. Surtout, la purge complète permet d'éliminer les dépôts et de repartir avec un produit conforme. Profitez-en pour faire contrôler les durites et le bouchon du vase d'expansion.
Fuite de liquide de refroidissement : les signes et la facture
La flaque sous la voiture constitue l'indice le plus parlant. Autodoc évoque des traces souvent de couleur vive, vert, rose ou jaune, à distinguer de l'eau claire de la climatisation. Une odeur sucrée près du capot renforce le soupçon.
Les durites trahissent aussi leur fatigue. Le même blog cite les fissures, le durcissement, le ramollissement anormal et le gonflement du caoutchouc. Ces symptômes apparaissent souvent bien avant la panne, donc une inspection visuelle régulière paye.
Le coût des réparations les plus fréquentes
- Durite de refroidissement : 115 à 500 € au total selon Autodoc. La pièce vaut 15 à 45 €, et jusqu'à 100 € en version moulée. Ajoutez 20 à 35 € de liquide.
- Thermostat d'eau : 30 à 141 € de main-d'œuvre pour une à deux heures d'atelier, d'après GoodMecano.
- Pompe à eau : 63 à 177 € de main-d'œuvre pour deux à quatre heures d'intervention, toujours selon GoodMecano.
- Joint de culasse : 500 à 2 000 € au total selon ByMyCar, avec 20 à 100 € de pièce et 100 à 600 € de main-d'œuvre.
L'écart entre une durite et un joint de culasse saute aux yeux. Ainsi, une fuite négligée pendant quelques semaines peut multiplier la facture par dix. Si un voyant s'allume en roulant, notre guide sur le voyant moteur allumé et la conduite à tenir détaille les bons réflexes.
Peut-on rouler sans liquide de refroidissement
Non, sauf pour se ranger en sécurité. Le groupe Tressol-Chabrier évoque une dizaine de minutes tout au plus, selon la saison et la température du moteur, avant de devoir s'arrêter. Cette marge ne constitue en aucun cas une autorisation de continuer sa route.
Les conséquences arrivent vite. Tressol-Chabrier cite la perte d'étanchéité du joint de culasse, la dégradation rapide du radiateur et l'usure accélérée de la courroie de distribution. Le concessionnaire indique par ailleurs qu'un voyant rouge en forme de thermomètre impose de couper immédiatement le moteur.
La bonne réaction tient en trois gestes. D'abord, ralentissez et quittez la circulation dès que possible. Ensuite, coupez le contact et laissez refroidir. Enfin, appelez une assistance plutôt que de tenter un dernier kilomètre.
Cette vigilance compte double avant les longs parcours. Retrouvez la liste complète des vérifications dans notre article sur la préparation de sa voiture avant un long trajet.
Mettre de l'eau à la place du liquide de refroidissement
L'eau dépanne, mais elle ne remplace rien. Entretien-auto.com est clair : l'eau ne doit jamais se substituer au produit en dehors d'une urgence, car elle n'apporte aucune des propriétés attendues, entartre le circuit et gèle facilement en hiver. Tressol-Chabrier ajoute qu'elle s'évapore beaucoup plus vite, ce qui ramène le problème rapidement.
En situation de dépannage, l'ajout d'eau permet donc uniquement de rejoindre un garage. Faites ensuite vidanger et remplir le circuit avec le produit préconisé. Cependant, ne prolongez jamais ce bricolage à l'approche de l'hiver, sous peine de fissurer le bloc.
Le vase d'expansion ne s'ouvre jamais à chaud
Cette règle ne souffre aucune exception. Car Verif rappelle que le circuit travaille entre 0,9 et 1,5 bar et que le liquide monte à 90 ou 110 °C. Ouvrir le bouchon libère cette pression d'un coup et provoque une vaporisation explosive.
Les brûlures peuvent être graves. La même source évoque des atteintes au visage, aux mains et au torse, avec un risque de brûlures du deuxième et du troisième degré. Le liquide adhère en outre à la peau, ce qui aggrave les lésions.
Patientez donc avant toute manipulation. Car Verif recommande d'attendre au minimum 30 minutes après l'arrêt du moteur, idéalement une heure, et de doubler ce délai sur un moteur turbocompressé. Un chiffon épais posé sur le bouchon ajoute une sécurité, sans dispenser de l'attente.
FAQ sur le liquide de refroidissement
Quelle couleur de liquide de refroidissement dois-je acheter ?
Celle indiquée par le constructeur, pas celle qui ressemble à l'ancienne. My Little Garage rappelle que la teinte n'est pas normalisée, et Roole souligne que deux liquides roses peuvent avoir des compositions très différentes. Fiez-vous à la norme inscrite sur le bidon et au carnet d'entretien.
Peut-on mélanger deux liquides de refroidissement différents ?
Mieux vaut l'éviter. Roole décrit des réactions chimiques créant des dépôts gélatineux qui bouchent le circuit et déclenchent une surchauffe. En cas de doute sur le produit déjà présent, demandez une vidange complète plutôt qu'un simple appoint.
Combien coûte une vidange du liquide de refroidissement ?
Autodoc situe l'intervention entre 60 et 120 € en France, pour une à deux heures d'atelier, avec des écarts régionaux notables. GoodMecano indique de son côté une main-d'œuvre de 31 à 88 €. Le bidon seul revient à environ 2,80 € le litre chez Norauto sur les références de 5 litres de la marque.
Tous les combien faut-il vérifier le niveau ?
Entretien-auto.com conseille un contrôle tous les trois mois, moteur froid et voiture sur un sol plat. Le niveau doit rester entre les repères mini et maxi du vase d'expansion. Une baisse répétée sans flaque visible impose un diagnostic, car elle peut signaler une fuite interne.
Faut-il un liquide spécial pour l'hiver ?
Pas nécessairement, à condition de choisir la bonne protection au froid. La norme NF R15-601 distingue notamment un type 2 prêt à l'emploi jusqu'à -20 °C et un type 3 prêt à l'emploi jusqu'à -35 °C. En montagne ou en région froide, orientez-vous vers la protection la plus basse compatible avec la préconisation constructeur.
Sources et méthode
Sources : Afnor Norm'Info, fiche de la norme NF R15-601 « Véhicules routiers, liquides de refroidissement, spécifications générales et exigences », publiée le 6 décembre 2023 ; blog Autodoc, « Combien coûte une vidange du liquide de refroidissement ? » et « Combien coûte le remplacement d'un tuyau de liquide de refroidissement en 2026 ? », consultés en août 2026 ; Norauto.fr, rayon liquide de refroidissement, prix relevés en août 2026 ; AD.fr, guides « Quand changer le liquide de refroidissement » et « Quel liquide de refroidissement choisir » ; GoodMecano, fiches tarifs purge du liquide de refroidissement, thermostat d'eau et pompe à eau, tarifs 2026 ; ByMyCar, « Combien coûte un changement de joint de culasse ? » ; Tressol-Chabrier, « Rouler sans liquide de refroidissement : quels sont les risques ? »
Entretien-auto.com, guide « Liquide de refroidissement : le choisir et le contrôler » ; My Little Garage, « Quel liquide de refroidissement choisir ? » ; Roole, « Choisir le bon liquide de refroidissement » ; Car Verif, « Peut-on ouvrir le bocal de liquide de refroidissement moteur chaud ? ». Les périodicités et les prix varient selon les constructeurs, les modèles et les régions : le carnet d'entretien du véhicule fait foi.
